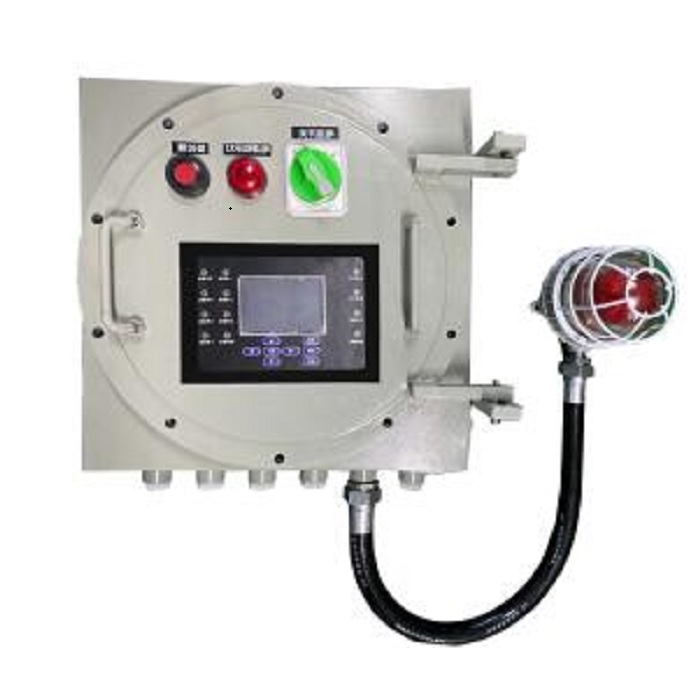

防爆带存储气体报警控制器主机
简要描述：防爆等级：IICT6,3.5寸高清彩屏显示，中英文操作界面可切换(默认中文界面)。 ●可连接各种气体检测仪、温湿度变送器、压力变送器、风速变送器、粉尘检测仪等4-20mA信号。 ●单位可选：PPM、LEL%、Vol%、mg/m3、ug/L、PPHM、℃、RH%、Pa、公斤、PSI、m/s ●4-20mA与RS485可同时输入;数据输出支持标准MODBUS协议选配：8路4-20mA输出、以太网模块、上位机电脑监控软件、RS485/RS232转换器、USB-RS232连接线(没有串口的电脑需选配此项) ●气体报警控制器具有数据记录功能，标准大容量输存储，更大容量可订制。 ●气体报警控制器远程传输功能，控制器可以把现场探头的实时浓度通过有线(2000米以内)。
产品型号：JSA2000-EP- 厂商性质：
- 更新时间：2024-09-06
- 访 问 量：669

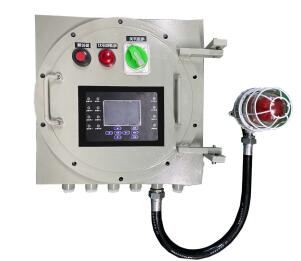

防爆带存储
气体报警控制器JSA2000-EP
产品介绍
产品特点
●3.5寸高清彩屏显示，中英文操作界面可切换(默认中文界面)。
●可连接各种气体检测仪、温湿度变送器、压力变送器、风速变送器、粉尘检测仪等4-20mA信号。
●单位可选：PPM、LEL%、Vol%、mg/m3、ug/L、PPHM、℃、RH%、Pa、公斤、PSI、m/s
●4-20mA与RS485可同时输入;数据输出支持标准MODBUS协议选配：8路4-20mA输出、以太网模块、上位机电脑监控软件、RS485/RS232转换器、USB-RS232连接线(没有串口的电脑需选配此项)
●模块化结构设计，标准通道为1路(最多32路)4-20mA输入信号，同时可接255路RS485输入信号，更多通道输入信号可订做 ，控制器与控制器之间可以互相通讯。
●气体报警控制器具有数据记录功能，标准大容量输存储，更大容量可订制。存储时间间隔任意设置，记录时间、浓度值、报警信息等，可设置记录实时浓度或只记录报警信息，默认设置为只记录报警信息。支持本机查看所有记录、选择性查看记录、删除记录。
●三种显示模式可切换：每屏显示6通道浓度、大字体循环显示单通道的浓度、实时曲线，各通道之间自动循环或手动循环可切换，可设置是否显示最大值、最小值、气体名称，可查看历史记录曲线图。
●气体报警控制器连电脑监控功能，可连接电脑通过上位机软件24小时连续监控实时浓度，在电脑上自动存储数据、电脑报警(需配音箱)，或通过上位机软件读取某个探头或全部探头里存储的记录并进行数据分析，可显示最大值、最小值、平均值、历史曲线、实时曲线等功能，可以数据导出或打印
●气体报警控制器远程传输功能，控制器可以把现场探头的实时浓度通过有线(2000米以内)。
选配以太网传输或无线传输功能(2公里、5公里、不限距离可选)，通过2芯数据线(有线传输)、局域网、互联网或无线传输网将数据上传到监控中心、环保局、其他监控设备，然后再通过上位机软件 进行数据显示、存储、分析，或使用通讯协议自定义读取数据。
技术参数：
信号输入：1～32路 4～20mA，同时RS485输入，可接255个探头
输出信号：以太网、RS485(标准MODBUS协议)、4-20mA(4路、8路可选)
显示范围：数字 0～99999
分 辨 率：1、0.1、0.01、0.001可选
显示精度：±0.1%FS
显示方式：高清彩屏，六路同时显示或大字体单通道循环显示，超过六路自动或手动翻屏循环显示
控制回路：标准为4路，1路公共输出，可选8路、12路、16路控制输出
报警方式：声光报警，三级报警，每一回路可单独设定高、低限报警值
输出控制：标准为4组继电器触点输出 (常开/常闭), 触点容量3A ,32VDC或3A ,220VAC，一组公共报警输出，触点容量12A ,32VDC或7A ,240VAC
自动检测：线路断/短路检测、探测器各种状态，功能检测等
工作温度：-40℃～+70℃
相对湿度：0～95%RH，非凝露场合使用，防水溅和短时间雨淋，可订制户外完全防潮、防雨型
技术特性
（1）电源：AC220V（内置有AC220V转24VDC开关电源）或备用电源：DC24V 5Ah(选配)
（2）功耗：小于 15W
（3）测量范围：与连接的探测器同步
（4）安装方式：壁挂式
（5）报警设定：依据在线检测仪可自由设定，一路探头可控制三组继电器
（6）输入信号；RS485/4-20mA
（7）报警方式：声光报警
（8） 输出信号：RS485、4-20mA输出，其中4-20mA输出为选配功能。本控制器一共设置了四组常规触点（24VDC/3A、AC220V/1A）和一组公共触点（24VDC/5A、AC220V/1A）；可扩展为9组常开/常闭无源触点输出
（9）温度：-20~70℃,湿度:0~95%RH
（10）防爆等级：IICT6
（11）执行标准：a、GB 3836.1—2010 《爆炸性气体环境用电气设备 通用要求》 b、 GB 3836.2—2010 《爆炸性气体环境用电气设备 隔爆型“d”》
（12）外形尺寸：400*400*375MM(L×H×W)
4.1 控制器的工作原理
报警控制器的CPU循环检测探测器的工作状态，当探测器监测到环境的气体浓度超过报警设定值时控制器发出声、光报警并根据设置输出联动控制信号。
4.2 控制器的结构
本产品采用壁挂式结构，先将挂墙结构件固定在墙上适当位置，连接好电源线、信号线、输出控制线，再将控制器挂在结构件上。
(1)工作状态指示灯：分为主电工作、备电工作，工作状态。
主电工作灯：红色，主电源工作时常亮；
备电工作灯：红色，备电源工作时常亮；
工作状态灯：绿/黄色，控制器正常工作时，绿色灯闪亮；控制器出现故障时黄色灯闪亮；
(2)浓度报警灯：红色，当监控环境的气体浓度超过报警设定值时红色指示灯闪亮并伴随有声音报警；
(3)联动状态指示灯：从1号到4号共4个指示灯。在“继电器输出设置”功能中可指定某个探测器发生气体浓度达到低浓或高浓报警时发出某个或多个联动信号。
当某个联动信号输出时，其相应的指示灯常亮、联动信号输出，气体浓度低于报警值时指示灯熄灭、联动信号停止输出。
(4)按键说明：显示屏下方共8个按键，说明如下：
复位：控制器如果有历史报警，“浓度报警”状态灯会一直亮着，此时按“复位”可消除报警状态
菜单/返回：按此键可进入菜单，当进入菜单后，按下此按键，可以返回上级菜单，连续按可退出主菜单
确认：当进入控制器菜单后，按下此按键，可以进行确认操作
消音：当控制器处于报警状态时，蜂鸣器会一直响，按下此按键可以消音，再此按下可恢复声音

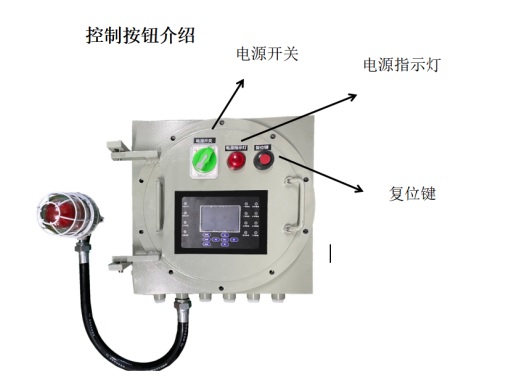

控制按钮介绍
1. 电源开关：扭动按钮控制仪器的开关，左边（分）为关机，右边（合）为开机。
2. 电源指示灯：电源指示灯用于表示控制器的电源状态，亮灯代表仪器正常工作。
3. 复位键：清除历史报警状态和报警输出，重新获取新的报警信息
五、连接示意图

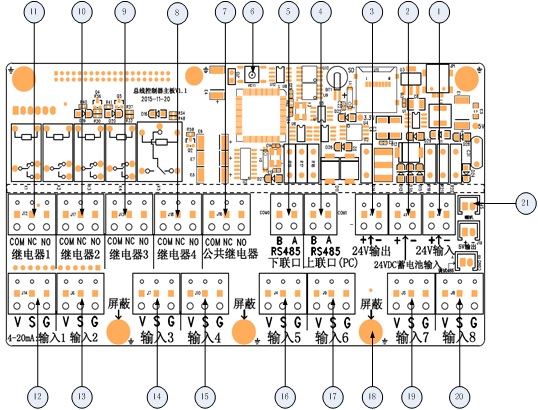

六、接线端子说明
① 24VDC电源输入接口
② 24VDC备电源蓄电池输入接口
③ 24VDC电源输出接口
④ 上位机RS485连接端子
⑤ 探测仪RS485连接端子
⑥ 复位按键
⑦ 公共常开/常闭无源触点OUT0
⑧ 常规常开/常闭无源触点OUT1
⑨ 常规常开/常闭无源触点OUT2
⑩ 常规常开/常闭无源触点OUT3
⑪ 常规常开/常闭无源触点OUT4
⑫ 探测仪4-20mA输入端子1
⑬ 探测仪4-20mA输入端子2
⑭ 探测仪4-20mA输入端子3
⑮ 探测仪4-20mA输入端子4
⑯ 探测仪4-20mA输入端子5
⑰ 探测仪4-20mA输入端子6
⑱ 探测仪4-20mA输入端子7
⑲ 探测仪4-20mA输入端子8
⑳ 屏蔽线缆连接端子
21 报警器输出口
